卢宝阳教授作为共同第一作者在国际顶级期刊Nature Communications上发表最新论文，(3D Printing of Conducting Polymers, https://doi.org/10.1038/s41467-020-15316-7 )，发明了一种基于聚(3,4-乙烯二氧噻吩):聚苯乙烯磺酸盐(PEDOT:PSS)的导电聚合物墨水，实现了导电聚合物微结构的高分辨、高通量、快速直接3D打印。所制备的PEDOT:PSS墨水流变性能好，能够实现高分辨率（超过30 µm）3D打印，操作简便且重复性良好。打印的PEDOT:PSS干燥状态下电导率超过155 S cm^-1，经溶胀可快速转变为PEDOT:PSS水凝胶，其杨氏模量约为1.1 MPa，电导率可达28 S cm^-1。此外，该墨水也易与其他可3D打印材料（例如绝缘弹性体）集成实现多材料打印，可用于高密度电极、柔性微电子电路等生物电子器件的快速、高通量制造。

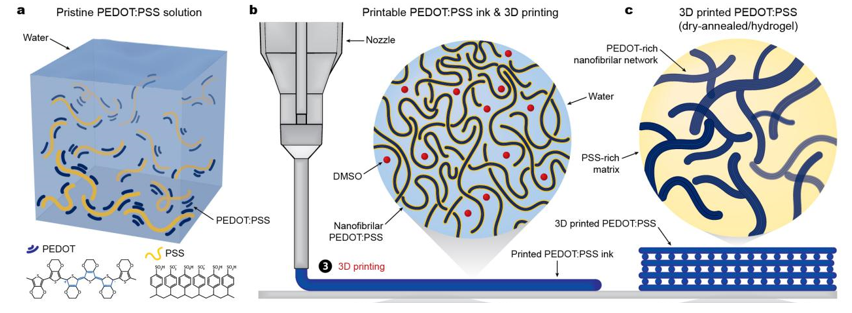

可3D打印PEDOT:PSS墨水的设计制备
